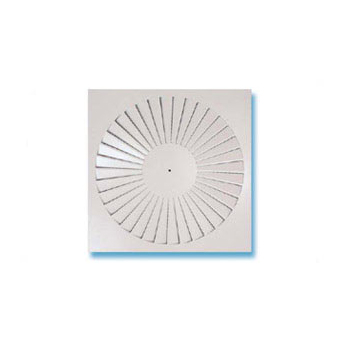

Anemostaty kasetonowe wirowe SW

Opis

Charakterystyka:

- elementy konstrukcyjne wykonane z tłoczonej blachy stalowej ocynkowanej,
- równomierne rozprowadzenie powietrza zapewnia 36 promieniowo rozmieszczonych łopatek,
- wirowy efekt wypływu powietrza zapewnia szybkie wyrównanie temperatur w pomieszczeniu,
- malowane proszkowo na kolor biały (RAL 9016),
- odpowiedni do nawiewu/wywiewu ciepłego lub zimnego powietrza,
- łatwy montaż - wymiar dostosowany do standardowego sufitu podwieszanego.

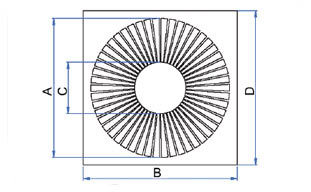

WYMIAR ANEMOSTATU [mm]	A [mm]	B [mm]	D [mm]	ØC [mm]
595×595	540	595	595	200

Charakterystyka anemostatów wirowych SW:

Wysokość zawieszenia	Wydatek powietrza		Ps	NC	W przypadku rozmieszczenia anemostatów w dwóch lub więcej rzędach oraz B<4m Zasięg T[m]			W przypadku rozmieszczenia w jednym lub więcej rzędach oraz B>4m Zasięg T[m]
m	m³/s	m³/h	Pa	db(A)	B=2,7m	B=3,2m	B=3,6m	B>4m
2,7	0,050	180	3	*	0,7	0,7	0,7	0,7
	0,060	216	4	*	1,2	1,0	0,8	0,7
	0,070	252	5	*	1,4	1,2	1,0	0,9
	0,080	288	7	*	1,6	1,3	1,2	1,0
	0,090	324	8	*	1,7	1,4	1,3	1,2
	0,100	360	10	*	1,8	1,5	1,4	1,2
	0,125	450	16	*	1,9	1,7	1,5	1,4
	0,150	540	23	25	2,0	1,8	1,6	1,5
	0,175	630	31	29	2,2	1,9	1,8	1,7
	0,200	720	41	33	2,4	2,2	2,1	2,0
3,0	0,050	180	3	*	0,7	0,7	0,7	0,7
	0,060	216	4	*	0,7	0,7	0,7	0,7
	0,070	252	5	*	1,0	0,8	0,7	0,7
	0,080	288	7	*	1,3	1,1	0,9	0,8
	0,090	324	8	*	1,5	1,2	1,1	0,9
	0,100	360	10	*	1,6	1,3	1,2	1,0
	0,125	450	16	*	1,8	1,5	1,4	1,3
	0,150	540	23	25	1,9	1,7	1,5	1,4
	0,175	630	31	29	2,0	1,7	1,6	1,5
	0,200	720	41	33	2,1	1,8	1,7	1,6
3,6	0,050	180	3	*	0,7	0,7	0,7	0,7
	0,060	216	4	*	0,7	0,7	0,7	0,7
	0,070	252	5	*	0,7	0,7	0,7	0,7
	0,080	288	7	*	0,8	0,7	0,7	0,7
	0,090	324	8	*	0,8	0,7	0,7	0,7
	0,100	360	10	*	1,2	0,9	0,8	0,7
	0,125	450	16	*	1,5	1,2	1,1	1,0
	0,150	540	23	25	1,7	1,4	1,3	1,1
	0,175	630	31	29	1,8	1,6	1,4	1,3
	0,200	720	41	33	1,9	1,6	1,5	1,4
