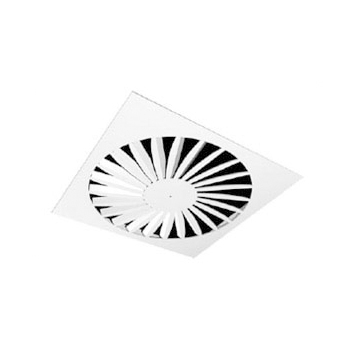

Anemostaty kasetonowe wirowe SD-B

Opis

Opis:
- elementy konstrukcyjne wykonane z tłoczonej ocynkowanej blachy stalowej,
- nieruchome, skośnie umocowane łopatki zapewniają równomierne rozprowadzenie strumienia powietrza,
- wirowy efekt wypływu powietrza zapewnia szybkie wyrównanie temperatur w pomieszczeniu,
- malowane proszkowo na kolor biały (RAL 9016),
- odpowiedni do nawiewu zimnego i ciepłego powietrza,
- łatwy montaż w suficie podwieszanym 600x600.

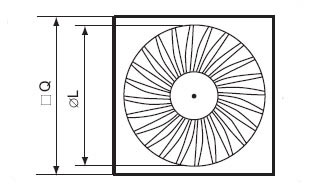

WYMIAR ANEMOSTATU [mm]	ØL [mm]	☐Q [mm]
300	254	598
400	336	598
500	440	598
600	530	598

Charakterystyka anemostatów SD-B:

H₁ [m]	V_n1 [m/s]	V [m³/h]
		145	180	215	250	325
		A [m]
0.9	0.1	4.0	4.5	5.3	5.7	6.0
	0.15	—	3.7	4.4	5.0	5.6
	0.2	—	—	—	4.2	5.0
	0.25	—	—	—	—	4.5
1.2	0.1	—	3.8	4.6	5.3	5.7
	0.15	—	—	—	4.1	4.9
	0.2	—	—	—	—	4.0
1.6	0.1	—	—	3.0	4.4	5.2
1.6	0.15	—	—	—	—	4.0
2.0	0.1	—	—	—	3.0	4.6

V - wydatek powietrza
A - odległość między dwoma nawiewnikami
Vn1 - średnia w czasie prędkość przepływu między dwoma nawiewnikami do odległości H1
H1 - odległość stropu od strefy przebywania ludzi

wywiew powietrza:

WYMIAR ANEMOSTATU [mm]	WYDAJNOŚĆ POWIETRZA [m³/h]	STRATA CIŚNIENIA [Pa]	POZIOM HAŁASU [dB(A)]
300	150	16	20
	250	40	35
	350	80	44
400/500	250	8	<20
	350	16	27
	500	36	40
	700	70	50
	900	120	55
600	350	8.5	<20
	500	22	26
	700	38	35
	900	65	43

nawiew powietrza:

WYMIAR ANEMOSTATU [mm]	WYDAJNOŚĆ POWIETRZA [m³/h]	STRATA CIŚNIENIA [Pa]	POZIOM HAŁASU [dB(A)]
300	100	6.5	<20
	150	13	24
	250	35	37
	400	9	53
	500	140	65
400	150	4.5	<20
	200	9	<20
	300	18	28
	400	36	38
	500	50	44
500	180	4.5	<20
	250	13	<20
	350	35	27
	550	9	42
	700	140	47
600	300	6	<20
	400	10	22
	600	20	32
	800	38	42
	1200	85	55
