Klapa okrągła – mcr FID S/S p/O

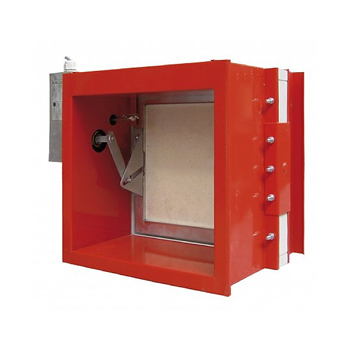

Klapa prostokątna mcr FID S/S p/P

Klapa okrągła – mcr FID S/S p/O z siłownikiem

Klapa prostokątna mcr FID S/S p/P z siłownikiem

Klapy odcinające mcr FID S/S p/P, mcr FID S/S p/O przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane.
Podczas pożaru umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są poprowadzone przewody wentylacyjne i klimatyzacyjne. Zapobiegają również rozprzestrzenianiu się ognia, dymu i gazów pożarowych do pozostałej części budynku nie objętej pożarem.

Odporność ogniowa:
EIS 120.

Dane techniczne:

Wymiary dla klap prostokątnych:

• szerokość nominalna od 200 do 1500 mm
• wysokość nominalna od 200 do 1500 mm
• maksymalna powierzchnia przekroju jednej klapy nie większa niż 1,8 m2

Wymiary dla klap okrągłych:

• średnica nominalna od 125 do 630 mm.

Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich

Sterowanie:

• mechanizm RST - wyzwalacz termiczny 72oC (opcjonalnie 95oC) na przegrodzie, sprężyna napędowa, uzbrajanie ręczne;
• mechanizm RST-WK1 – wyzwalacz termiczny 74oC (opcjonalnie 95oC) na przegrodzie, sprężyna napędowa oraz wyłącznik krańcowy, uzbrajanie ręczne;
• mechanizm RST-KW1 – mechanizm zintegrowany (wyzwalacz termiczny 74oC (opcjonalnie 95oC) w mechanizmie, sprężyna napędowa, jeden lub dwa wyłączniki krańcowe, wyzwalacz elektromagnetyczny, uzbrajanie ręczne);
• mechanizm typu Belimo – siłownik ze sprężyną powrotną oraz wyzwalaczem termoelektrycznym.

Wersje wykonania:

• mcr FID S/S [BFL…-T, BFN…-T, BF…-T] – przeciwpożarowa klapa odcinająca do przewodów wentylacyjnych z siłownikiem ze sprężyną powrotną – zamykanie i otwieranie klapy za pomocą siłownika
• mcr FID S/S [RST] – przeciwpożarowa klapa odcinająca do przewodów wentylacyjnych z napędem sprężynowym i wyzwalaczem termicznym
• mcr FID S/S [RST/KW1] – przeciwpożarowa klapa odcinająca do przewodów wentylacyjnych z napędem sprężynowym ze zintegrowanym wyzwalaczem termicznym, z opcją wyposażenia w wyzwalacz elektromagnetyczny i wyłączniki krańcowe

Wyposażenie dodatkowe:

• WK1 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej)
• WK2 – wyłącznik krańcowy (sygnalizacja przegrody zamkniętej/otwartej).

Klapy mcr FID S/S mogą być stosowane jako klapy odciążające w systemach gaszenia gazem, wówczas wyposażone są w napędy bez wyzwalaczy termoelektrycznych lub termicznych.
